螺桿式空壓機安裝管道注意事項
1、配管
配管時,不得使后冷卻器承受附加力。嚴禁焊接火花掉進螺桿機,避免燒壞空壓機內部件。 主管路必須有1°~2°向下的傾斜度,以利管路中的冷凝水排出(管路應有排污螺堵,定期排污)。 管路的口徑應大于或等于壓縮機排氣口的管徑。管路中盡量減少使用彎頭及各類閥門,以減少壓力損失。
螺桿式空壓機安裝注意事項如主管路不要任意縮小或放大,如果必須縮小或放大時須使用漸縮管,否則在接頭處會有紊流情況發生,導致大的壓力損失,同時由于氣體的沖擊壓力,管路的壽命會大大縮短。

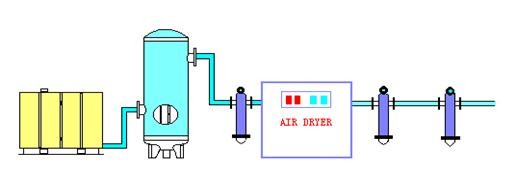

支線管路必須從主管路的頂端引出,避免主管路中的冷凝水沿管路流至機器中。建議在機組之后加裝儲氣罐,這可減少空壓機加載、卸載裝換次數,延長機體和電氣的壽命。如空壓機后有儲氣罐,干燥機等凈化緩沖設施,理想的配管應是空壓機+儲氣罐+干燥機。儲氣罐可降低排出氣體的溫度,去除大部分的水分,較低溫度且含水較少的空氣再進入干燥機,可減輕干燥機的負荷。
低于1.5MPa的壓縮空氣,其流速須在15m/s以下,以避免管路中過大的壓力降。理想的配管是主管線環繞整個廠房,且在環狀主干線上配置適當閥門。如此,在廠房任何位置的直線管路,均可獲得兩個方向的壓縮空氣,倘若某支線用氣量突然增大,也不至于造成明顯的壓力降;另外維修時,閥門可用于切斷管路。
2、基礎
基礎應建立在硬質土壤或水泥地面上,且保證平面平整,避免因傾斜造成額外的振動??諌簷C如裝載樓上,須作好防振處理(如墊一層10mm厚的橡膠),以防振動的傳遞和共振的產生。
螺桿,空壓機,管道,安裝
